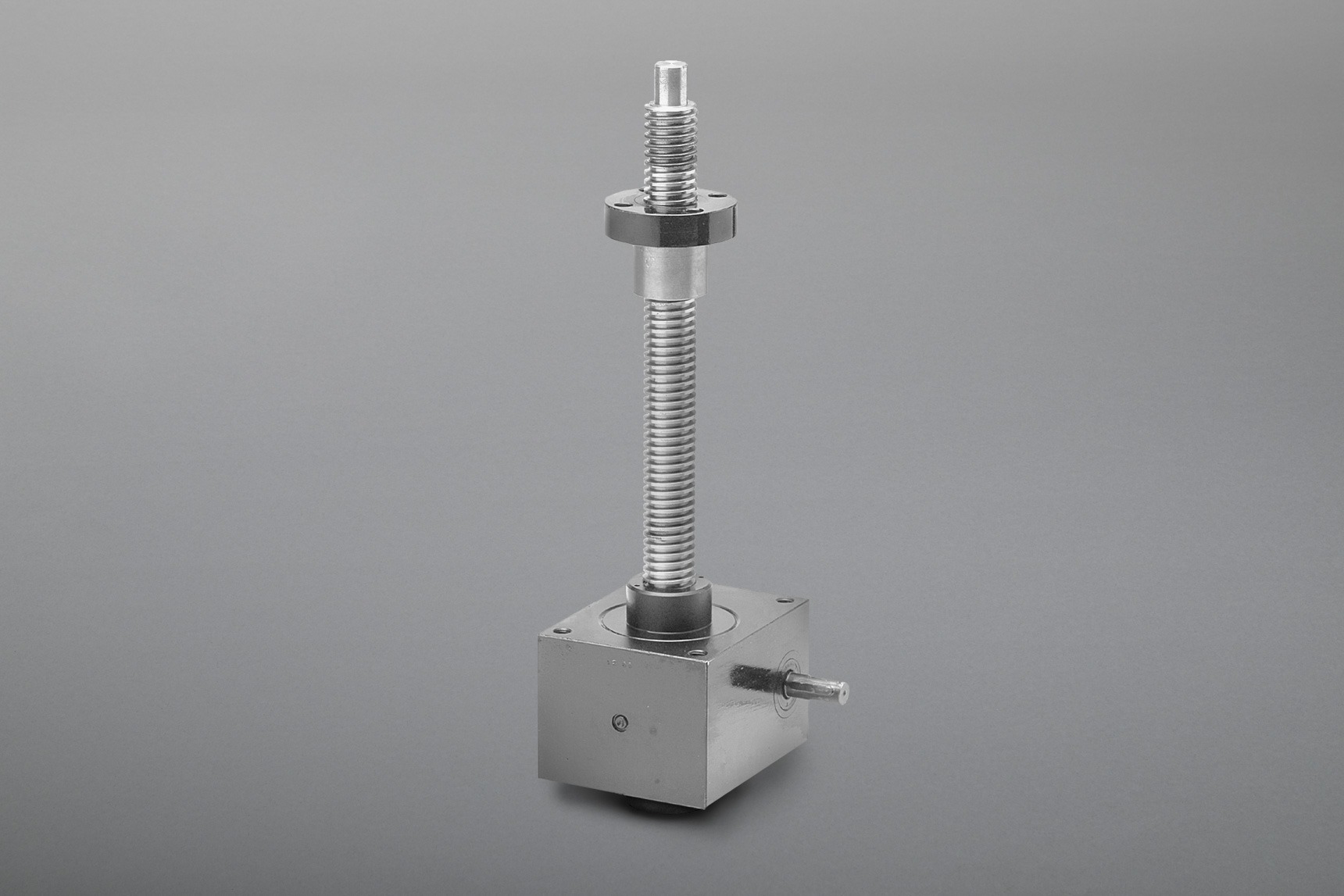

Spindelhubgetriebe

Das Lieferprogramm umfasst Schnell- und Standard-Spindelhubgetriebe in unterschiedlichen Leistungsklassen sowie diverses Zubehör. Geschwindigkeit, Leistung und Hub der Spindelhubgetriebe sind auch entsprechend Kundenwunsch konfigurierbar.

Zu unserem Standard Lagerprogramm  gehören neben Standard- und Schnell-Spindelhubgetriebe auch Zubehör wie

  • Schwenkplatten
  • Flanschmuttern
  • Gabelköpfe
  • Stangenköpfe
  • Faltenbälge
  • Sicherheitsfangmuttern
  • Stehlager
  • Handräder
  • Gelenkwellen
  • und Motorglocken.

Technische Spezifikationen können Sie dem Datenblatt in unserem Downloadbereich entnehmen.



Spindelhubgetriebe

  • Geschwindigkeit, Leistung und Hub an Ihre Betriebsverhältnisse angepasst
  • Zahl der Antriebswellen entsprechend Ihren Anforderungen
  • Vom Standard abweichende Durchmesser und Steigungen bei Trapezgewinde- und Kugelgewindespindeln lieferbar
  • Unterschiedliche Spindelköpfe zur Wahl
  • Schutz vor Verschmutzung durch Faltenbälge aus unterschiedlichen Materialien sowie Federstahlabdeckungen
  • Kombination mit Kegelradgetrieben und Kupplungen sowie einschließlich Antriebsmotoren nach Ihren Wünschen

Einsatzgebiete

Für den Einsatz von Spindelhubgetrieben in korrosiven Umgebungen stehen (in Ergänzung zu den Standard-Aluminium-Gehäusen der Baureihen 562-/563-0.. | -1.. | -2.. sowie 567-/569-0..) phosphatierte Gehäuse für die übrigen Getriebetypen zur Verfügung.

Optionale Ausführungen

Weiterhin bieten wir für alle Baureihen optional:

  • Spindeln und Spindelköpfe aus rostfreiem Stahl (Werkstoffe 1.4301 sowie 1.4305)
  • Schneckenwellen aus rostfreiem Material
  • Gehäuse mit Sonderlackierungen

Schwere Baureihe

Im Anwendungsfall einer schweren Baureihe mit Kegelradsatz und Motorflansch entsprechend Kundenwunsch, sprechen Sie uns einfach an.

Übersicht unserer Spindelhubgetriebe

Hier finden Sie eine Auswahl unserer Spindelhubgetriebe mit weiterführendem Link zu den jeweiligen technischen Spezifikationen. Sie finden nicht das, was Sie gesucht haben? Kontaktieren Sie uns und wir beraten Sie bei Ihrem Vorhaben.

Das Lieferprogramm umfasst Schnell- und Standard-Spindelhubgetriebe in unterschiedlichen Leistungsklassen sowie diverses Zubehör. Geschwindigkeit, Leistung und Hub der Spindelhubgetriebe sind auch entsprechend Kundenwunsch konfigurierbar.
Standard- & Schnell-Spindelhubgetriebe

Gut zu wissen: Unser Zubehör​

Die Faltenbälge bestehen in der Standardausführung aus Material PN-100 oder PN-200 und werden beidseitig mit verzinkten Spannbändern befestigt. Bei Auszugsmaßen AL > 1000 mm erhalten die Faltenbälge Auszugssperren, die eine Überdehnung der einzelnen Balgsegmente verhindern.

Bei schräger o. horizontaler Einbaulage müssen ab 400 mm Hublänge die Faltenbälge mit Stützringen gefertigt werden, um ein Verhaken in den Gewindegängen zu vermeiden.

Die kurze Sicherheitsmutter übernimmt beim Durchbrechen der Hauptmutter die axiale Last, was zu einer wesentlichen Erhöhung der Betriebssicherheit des Antriebselements führt. Mit zunehmender Abnutzung der Laufmutter verringert sich der Abstand X zwischen den beiden Muttern. Bei Erreichen von Abstand X = 0 muss die Laufmutter ausgetauscht werden. Die Fangmutter kann mit Endschaltern überwacht werden.

Werden Spindelhubelemente in Theaterbühnen (VBG 70), Hebebühnen (VBG 14) oder Hubanlagen mit Personengefährdung eingesetzt, so werden die Hubelemente nach den aktuellen Vorschriften ausgelegt. Unter anderem wird die  Absturzsicherung (selbsthemmende Spindeln und/oder mechanische Sicherheitsbremsen im Antrieb) und bei Bedarf die Gleichlaufeinrichtung durch zusätzliche Bauteile gewährleistet.

Die Stehlager sind zur Unterstützung von langen Gelenkwellen bei hohen Drehzahlen. Je nach Länge und Drehzahl der Gelenkwelle werden ein oder mehrere Stehlager hintereinander eingebaut. Die Stehlager mit Pendelkugellagern sind wartungsfrei.

Die Handräder werden zum Verstellen und Feinjustieren der Spindelhubgetriebe von Hand eingesetzt. Die Handräder sind als Speichenräder aus Aluminiumguss
ausgeführt. Der Handgriff ist drehbar.
